ヘッドライトリペア｜クラック除去からPPF保護まで【MINI JCW F56】
ヘッドライトの表面に現れる、無数の細かなひび割れ。
洗車や通常のクリーニングでは落とすことができず、ヘッドライトがくすんで見える原因にもなります。
こうした症状の一つが、レンズ表面を保護するハードコートの劣化によって発生する「ハードコートクラック」です。
ヘッドライトリペアでは、劣化したハードコートを研磨によって取り除き、レンズ表面を整えることで、透明感の回復を目指します。
今回はMINI John Cooper Works（F56）の施工写真を交えながら、ヘッドライトにクラックが発生する原因や、実際のリペア工程をご紹介します。
■ ヘッドライトに発生するクラック（ひび割れ）の原因
現在の自動車のヘッドライトには、透明性と耐衝撃性に優れたポリカーボネート樹脂が広く使用されています。
ポリカーボネートは紫外線などの影響を受けやすいため、多くのヘッドライトには表面を保護するハードコートが施されています。
しかし、紫外線や熱、経年劣化などの影響によってハードコートが傷むと、細かなひび割れや白濁が発生することがあります。

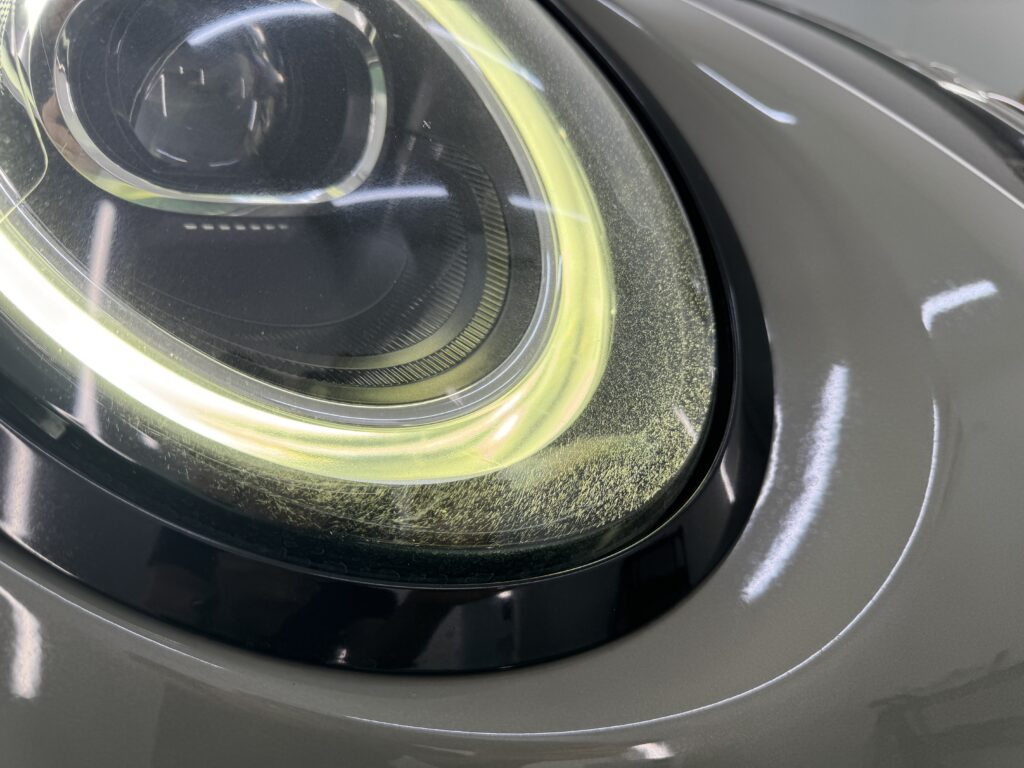

今回のMINI JCWも、ヘッドライト表面に無数の細かなクラックが見られる状態でした。
こうしたクラックは表面に付着した汚れではないため、洗車やクリーナーで取り除くことはできません。
また、表面に艶を出すだけの軽いポリッシュでは、ひび割れが残ってしまう場合があります。
■ ヘッドライトのクラックは研磨で除去できる？
ハードコートに発生したクラックを改善するには、劣化した層を研磨によって取り除く必要があります。
ただし、単に表面を磨けばよいというわけではありません。
クラックの状態に合わせて研磨を進め、劣化したハードコートを除去した後、段階的に細かな研磨目へと整えていくことが重要です。
なお、すべてのクラックが研磨で改善できるわけではありません。
レンズ樹脂の深部や内部に発生したひび割れなどは、表面研磨だけでは除去できない場合もあります。
■ 施工準備｜研磨前の養生作業

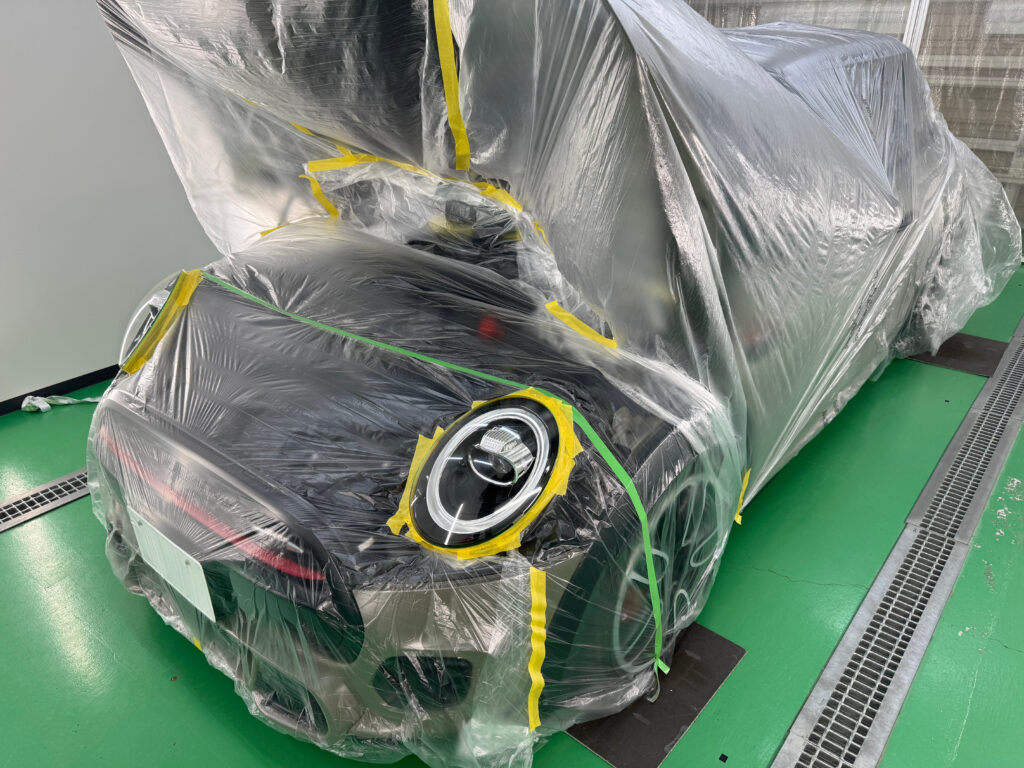

ヘッドライトの研磨を始める前に、周囲のボディを養生します。
今回の施工では、車両前方を広くカバーして研磨作業に備えました。
ヘッドライトリペアでは、研磨粉や研磨材が周囲に飛散するため、作業箇所以外への影響を抑える準備も大切です。
■ 劣化したハードコートとクラックを除去
輸入車のヘッドライトに施されているハードコートは、国産車と比べて非常に硬いものもあり、簡単には削り落とせません。
また、クラックはハードコートだけでなく、その下のポリカーボネート樹脂にまで達している場合があります。
こうした深いクラックを除去するには、表面を軽く磨くだけでは不十分です。

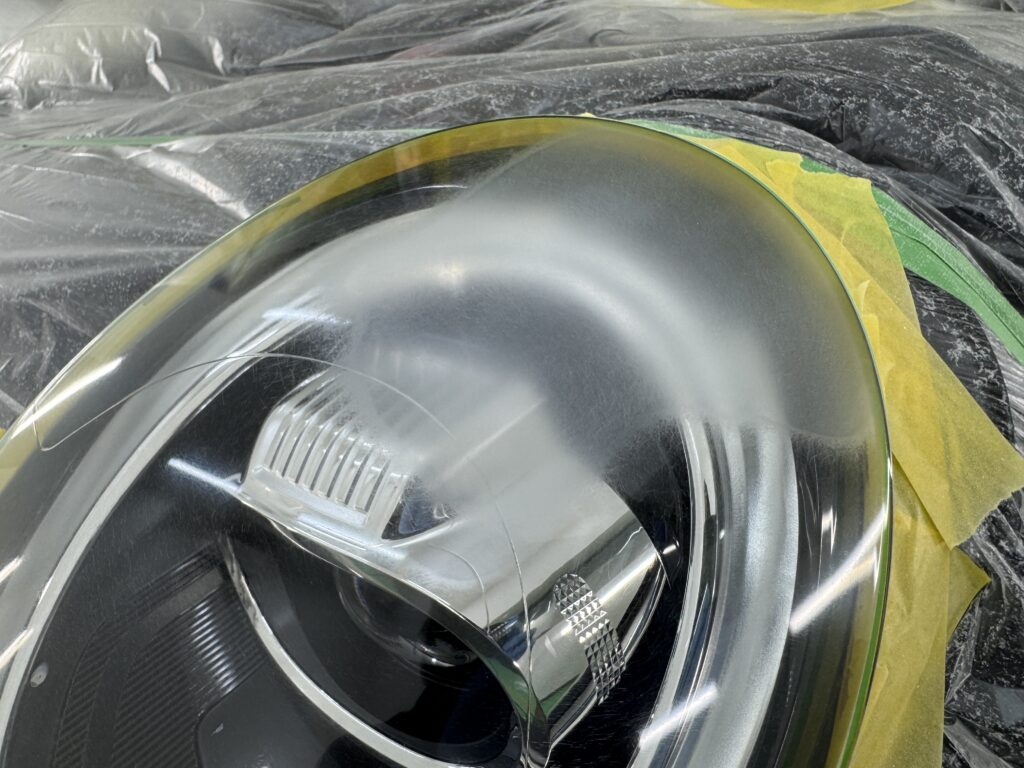

今回の施工では、360番・500番の粗いペーパーを使用し、硬いハードコートとポリカーボネート表面に生じたクラックを研磨によって除去していきます。

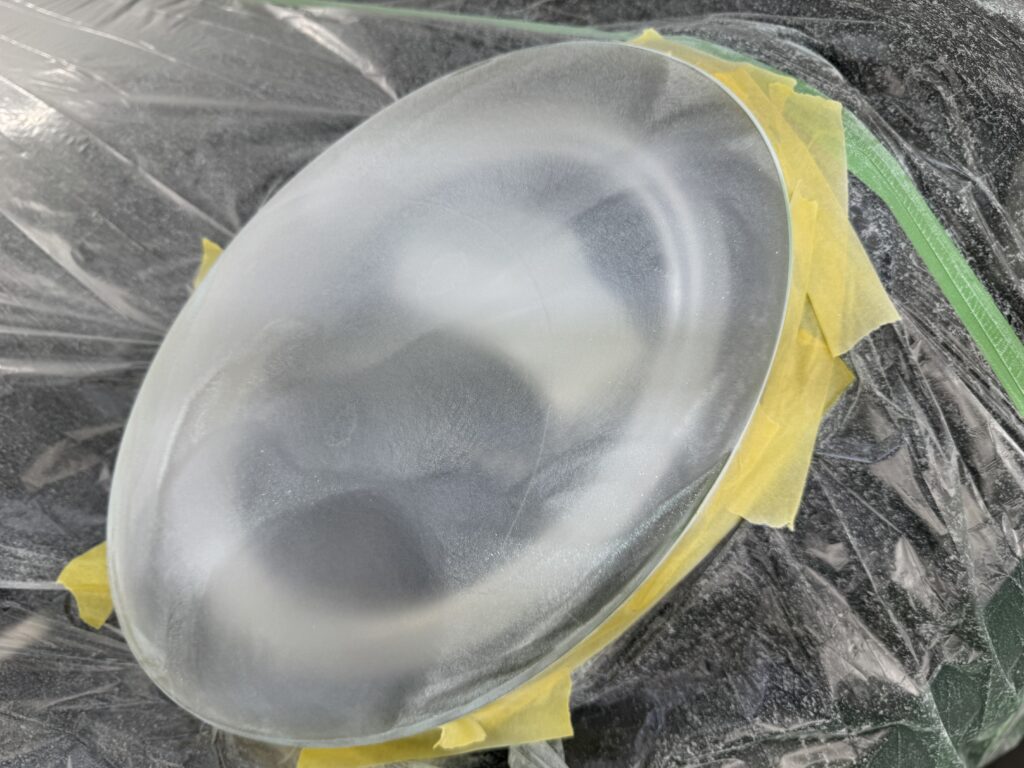

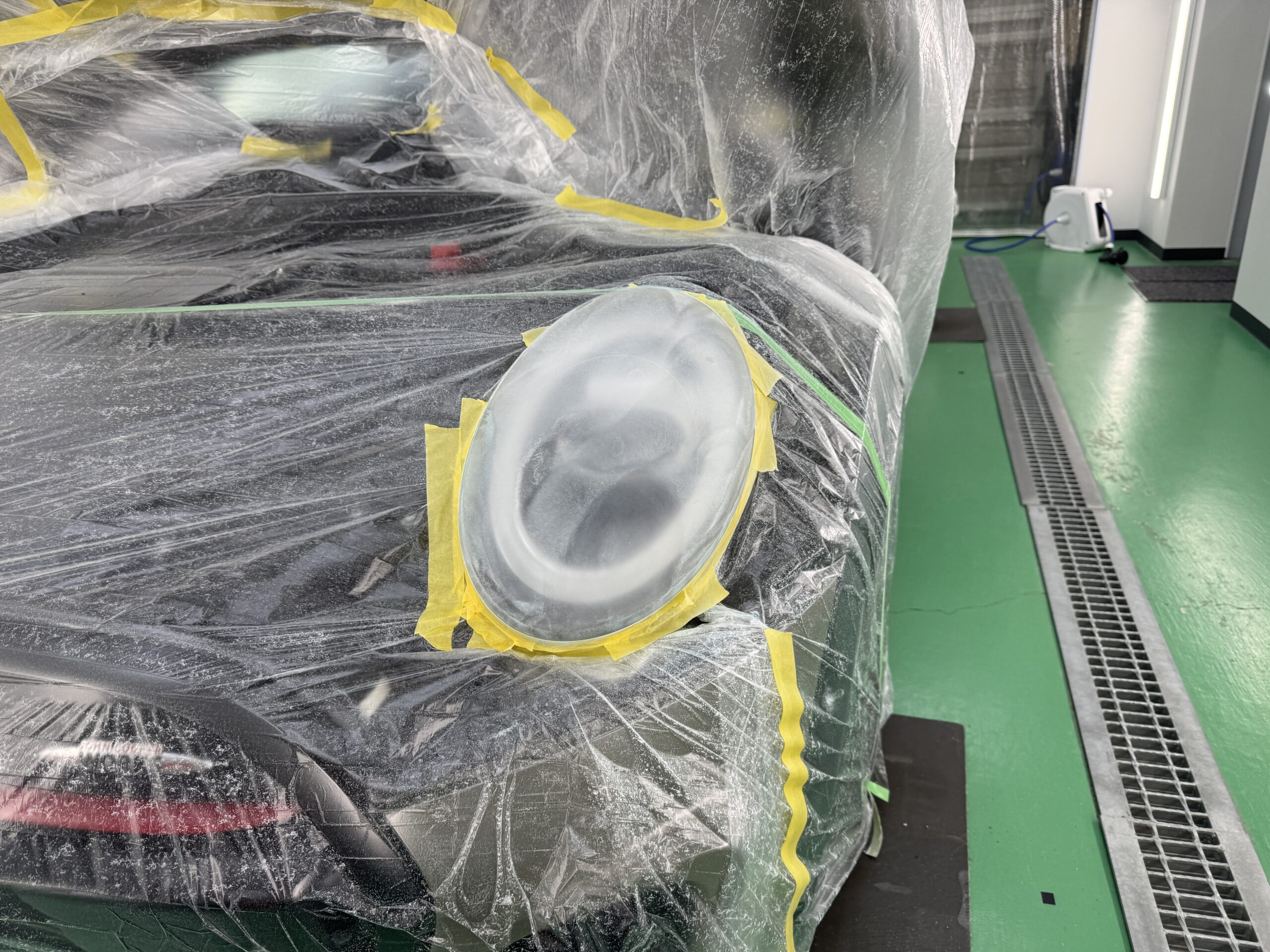

研磨を進めると、ヘッドライトの表面は白く曇った状態になります。
一見すると施工前より状態が悪くなったように見えますが、これは劣化したハードコートやクラックを取り除くために必要な工程です。

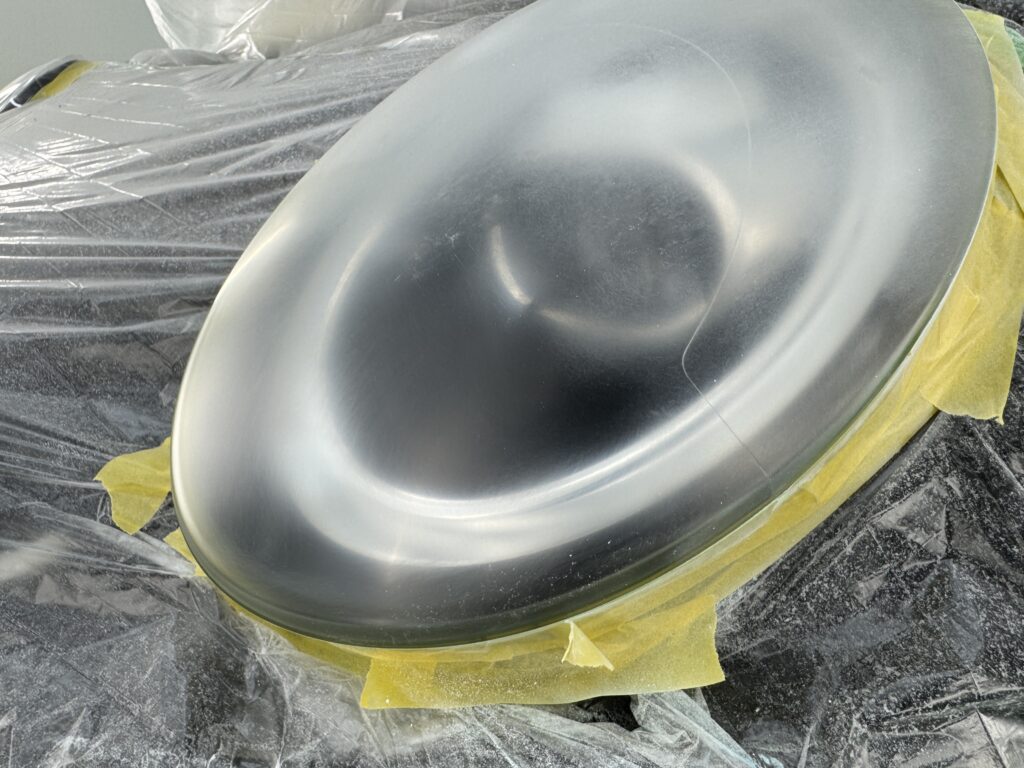

クラックを除去した後も、粗いペーパーによる深い研磨目が残っています。
ここからさらに番手を上げ、表面を段階的に整えていきます。
■ ペーパーの番手を変えながら表面を整える

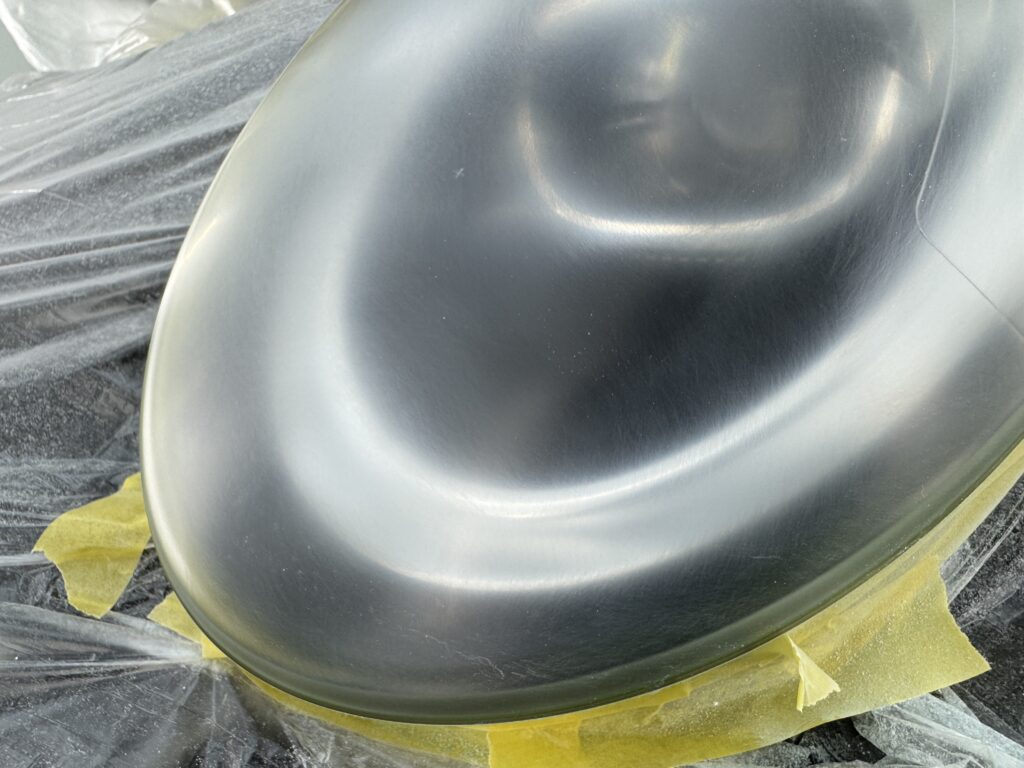

ハードコートとクラックを除去した後は、研磨によって生じた深いペーパー目を段階的に細かくしていきます。
まずは800番・1200番のペーパーを使用し、360番・500番で付いた粗い研磨目を整えます。

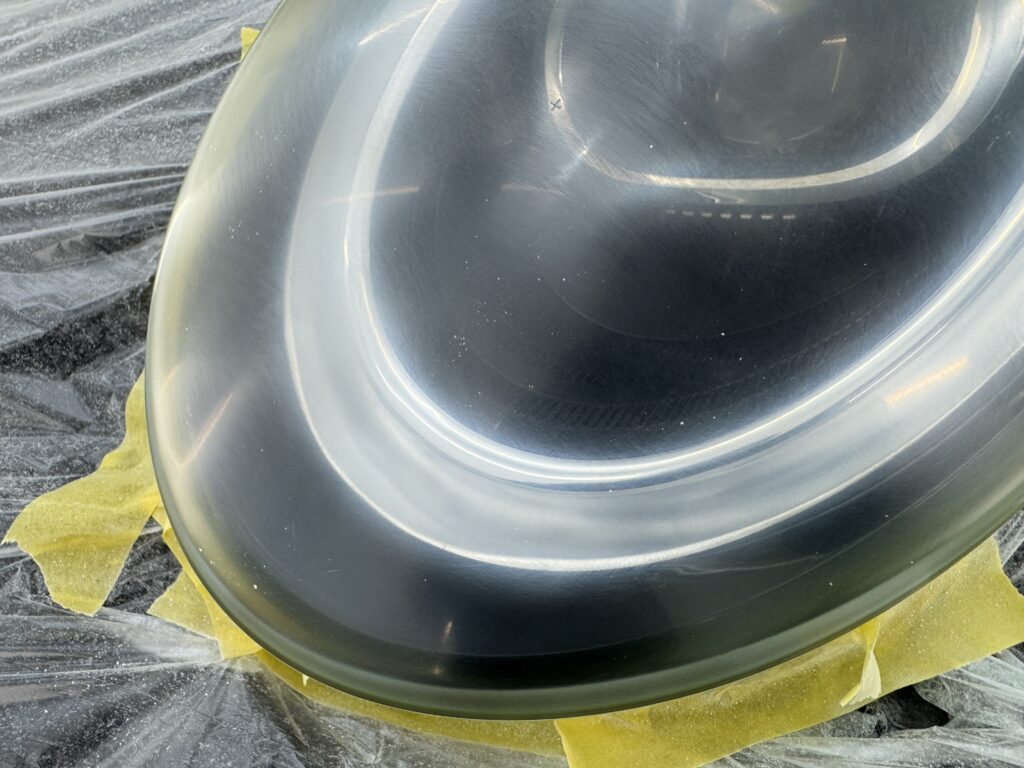

1200番での研磨後
続いて2000番・2500番・3000番と、さらに細かなペーパーへ切り替えながら仕上げていきます。

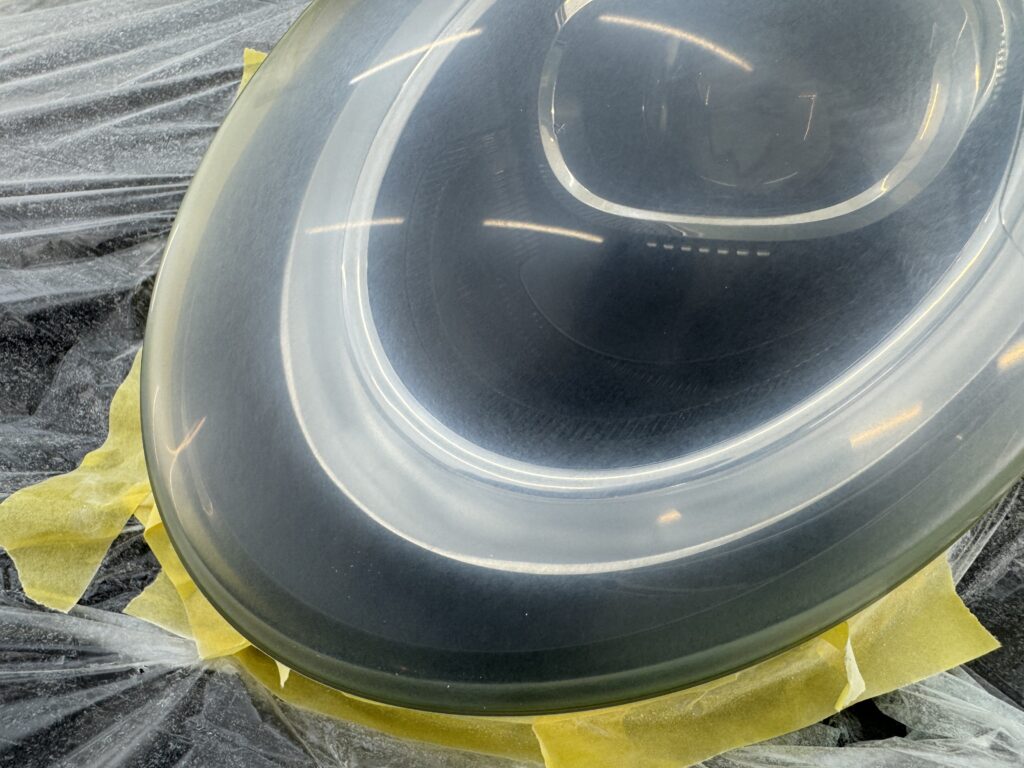

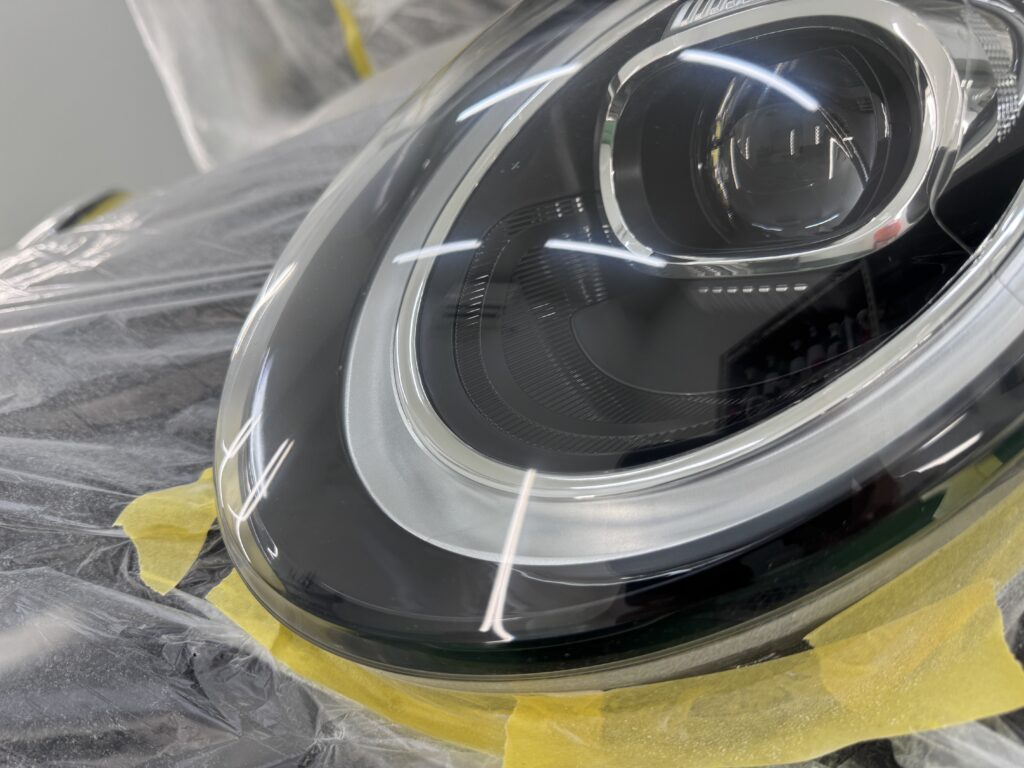

3000番での研磨後
粗い研磨目が残った状態で次の工程に進むと、最終的な仕上がりにも影響します。
そのため、各番手で前工程の研磨目を整えながら、ポリッシュに適した表面へと仕上げていきます。
■ ポリッシュでヘッドライトの透明感を回復
3000番までの研磨を終えた後は、ポリッシュによって細かな研磨目を取り除き、透明感と艶を回復させます。

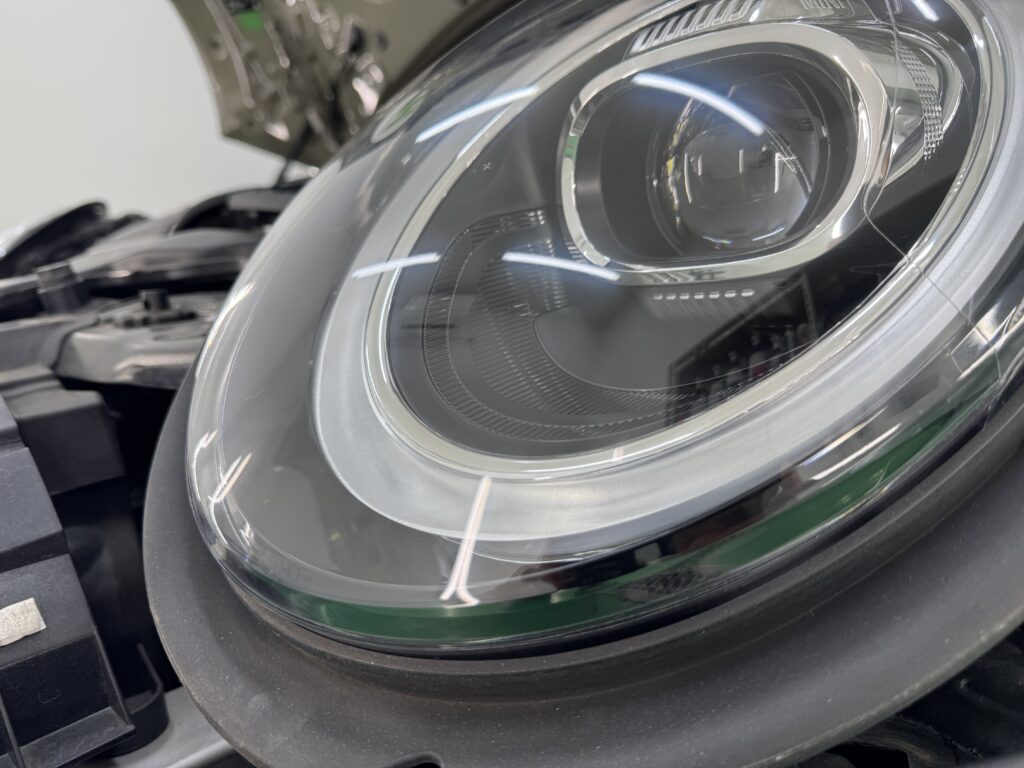

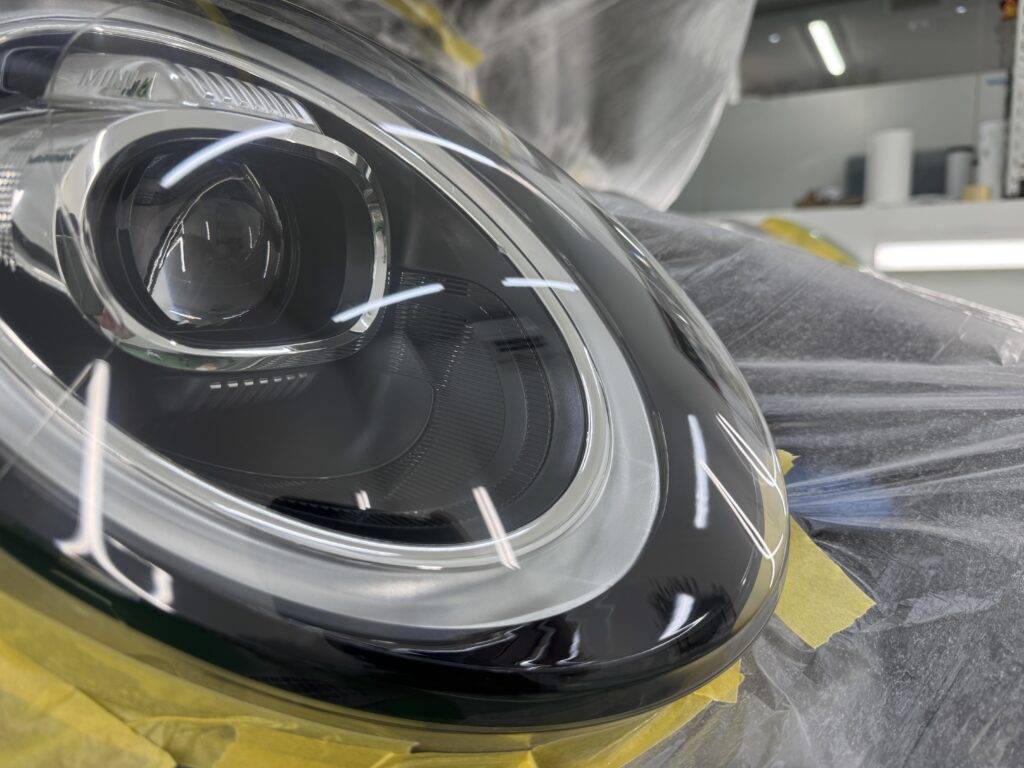

研磨中は白く曇っていたレンズも、ポリッシュを進めることで内部のライトユニットがはっきりと見える状態へと変化します。
クラックの除去からポリッシュまで、それぞれの工程を適切に行うことが、透明感のある仕上がりにつながります。
■ ヘッドライトリペアは研磨だけでは不十分？保護が必要な理由
ここまでの工程でヘッドライトの透明感は回復しました。
しかし、透明感が戻ったからといって、そのまま施工を終えてよいわけではありません。
ヘッドライトに使用されているポリカーボネート樹脂は、紫外線などによって劣化しやすい素材です。
クラックを除去するための研磨では、レンズ表面を保護しているハードコートも取り除くことになります。
つまり、研磨後のヘッドライトは見た目こそきれいになっていても、本来のハードコートによる保護が失われた状態です。
このまま使用すると、紫外線などの影響によって黄ばみや白濁が再発するリスクが高まります。
そのため、ヘッドライトリペアでは透明感を回復させることに加え、研磨後のレンズを保護することが重要です。
ヘッドライトの保護・再生方法｜コーティング・クリア塗装・スチーマー・PPFの違い
研磨後のヘッドライトを保護・再生する方法には、コーティング、ヘッドライトスチーマー、クリア塗装、プロテクションフィルム（PPF）などがあります。
それぞれ施工方法や特徴が異なり、保護性能や耐久性にも違いがあります。
【ヘッドライトコーティング】
コーティングは施工が比較的手軽な反面、形成される保護被膜が薄く、紫外線を吸収・遮断できる量や効果の持続性には限界があります。
特にハードコートを完全に除去したヘッドライトでは、紫外線による劣化を長期間防ぐには不十分な場合があり、定期的な再施工が必要になることもあります。
【ヘッドライトスチーマー】
ヘッドライトスチーマーは、専用溶剤の蒸気によってポリカーボネートの表面を薄く溶かし、透明感を回復させる方法です。
研磨によって白く曇ったレンズを短時間で透明にできる一方、元のハードコートと同等の保護層が形成されるわけではなく、紫外線に対する保護性能や長期的な耐久性には課題があります。
また、スチーマー用の溶剤には、ジクロロメタン（塩化メチレン）を使用する製品があります。
ジクロロメタンは人体に有害な有機溶剤で、蒸気の吸入による健康被害や発がんのおそれが指摘されています。
さらに、溶剤によってポリカーボネート表面を処理するため、施工条件やレンズの状態によっては、樹脂の変質やクラックが発生するリスクもあります。
仕上がりの透明感だけでなく、施工後の耐久性や作業者の安全性についても考慮が必要な方法です。
【ヘッドライトのクリア塗装】
クリア塗装は一定の膜厚を確保でき、紫外線に対する耐久性にも優れた保護方法です。
一方で、ポリカーボネート樹脂への密着性には注意が必要です。
塗料の種類や下地処理、施工条件によっては、経年劣化などにより塗膜が剥がれるリスクがあります。
【ヘッドライトプロテクションフィルム（PPF）】
PPFは厚みと柔軟性を持つ透明な保護フィルムで、紫外線による劣化を抑えるとともに、飛び石や擦りキズなどの物理的なダメージからもヘッドライトを保護します。
一方で、ハードコートを除去したポリカーボネート表面に直接PPFを施工する場合には、注意点もあります。
研磨後のポリカーボネートはフィルムの粘着剤が強く密着しやすく、将来的にPPFを剥がす際に糊残りが発生することがあります。
さらに、残った粘着剤を除去するために使用する溶剤によって、ポリカーボネートにクラックが発生するリスクもあります。
そのため、PPFは貼り替えが可能な保護方法ではありますが、ハードコートを除去したヘッドライトでは、必ずしも簡単かつ安全に交換できるわけではありません。
HALTOCOでは、こうした再施工時のリスクも踏まえたうえで、紫外線への保護性能や飛び石・擦りキズへの耐性を総合的に考え、現時点ではヘッドライトリペア後の保護方法としてPPFが最適だと考えています。
今回のMINI JCWでも、研磨によって透明感を回復させたヘッドライトにPPFを施工し、レンズ表面を保護します。
■ 研磨後の再養生
今回の施工では、研磨後のヘッドライトを保護するため、プロテクションフィルム（PPF）を施工します。

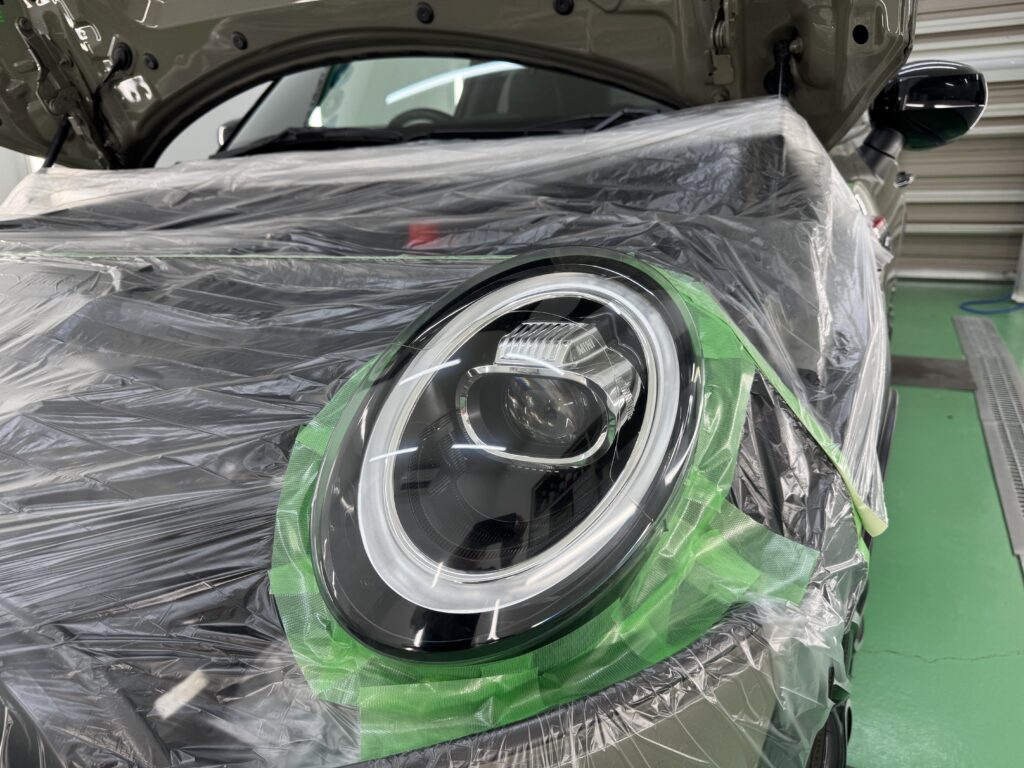

PPF施工に入る前に、研磨作業で使用した養生を一度取り外し、新しく養生し直します。
研磨作業では大量の研磨粉が発生するため、使用済みの養生には細かな粉じんが付着しています。
一方、PPFの施工では、フィルムとレンズの間にチリやホコリが入り込むと、異物の噛み込みや仕上がり不良の原因になります。
そのため、研磨工程からPPF施工へ移る際には、作業環境を整えることも重要です。
また、PPFの貼り付けには施工液を使用します。
ヘッドライト周辺は、養生をしなければエンジンルームが露出した状態になるため、施工液が内部に入り込まないよう、しっかりと保護する必要があります。
■ プロテクションフィルム（PPF）によるヘッドライトの保護

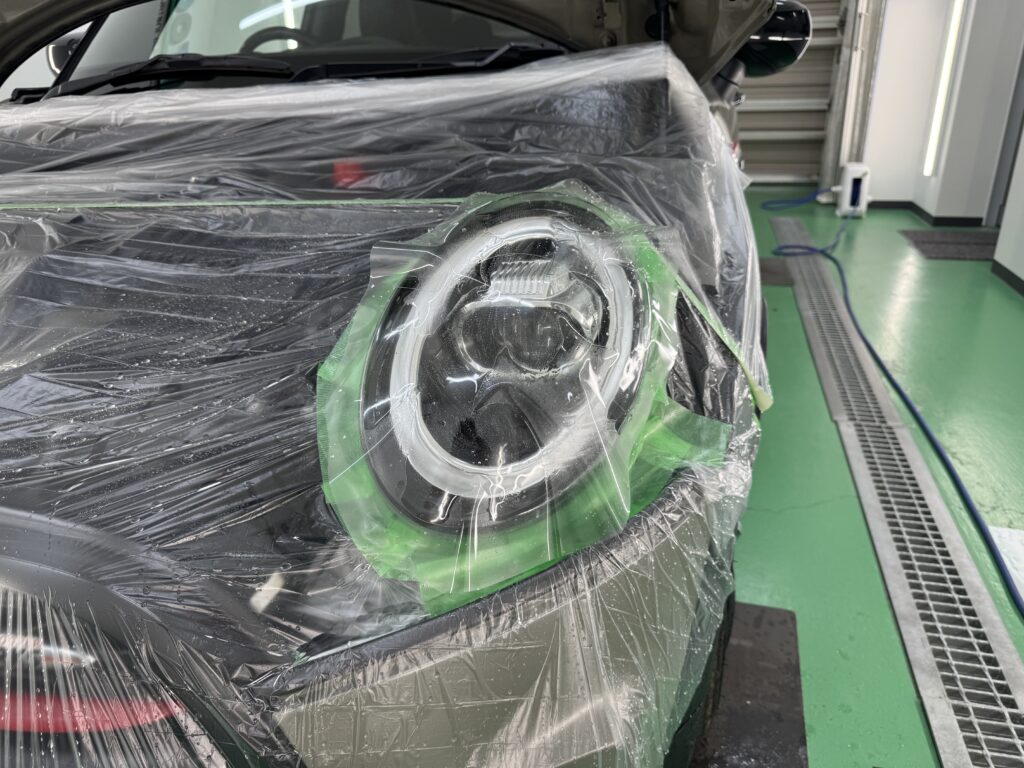

研磨によってハードコートを除去したヘッドライトに、プロテクションフィルム（PPF）を施工します。
PPFはレンズ表面を覆う保護フィルムで、飛び石や日常使用で生じる細かなキズなど、外部からのダメージを軽減する役割があります。
また、紫外線をカットする性能を持つPPFは、紫外線によるヘッドライトの再劣化を抑える効果も期待できます。
ヘッドライトリペアの目的は、劣化したレンズの透明感を取り戻すことだけではありません。
回復させた透明感をできるだけ長く維持することも、リペア後の保護を行う重要な理由です。
研磨によるクラック除去と、PPFによる表面保護を組み合わせることで、見た目の改善と施工後の保護の両方を行います。
■ ヘッドライトリペア・PPF施工後の仕上がり

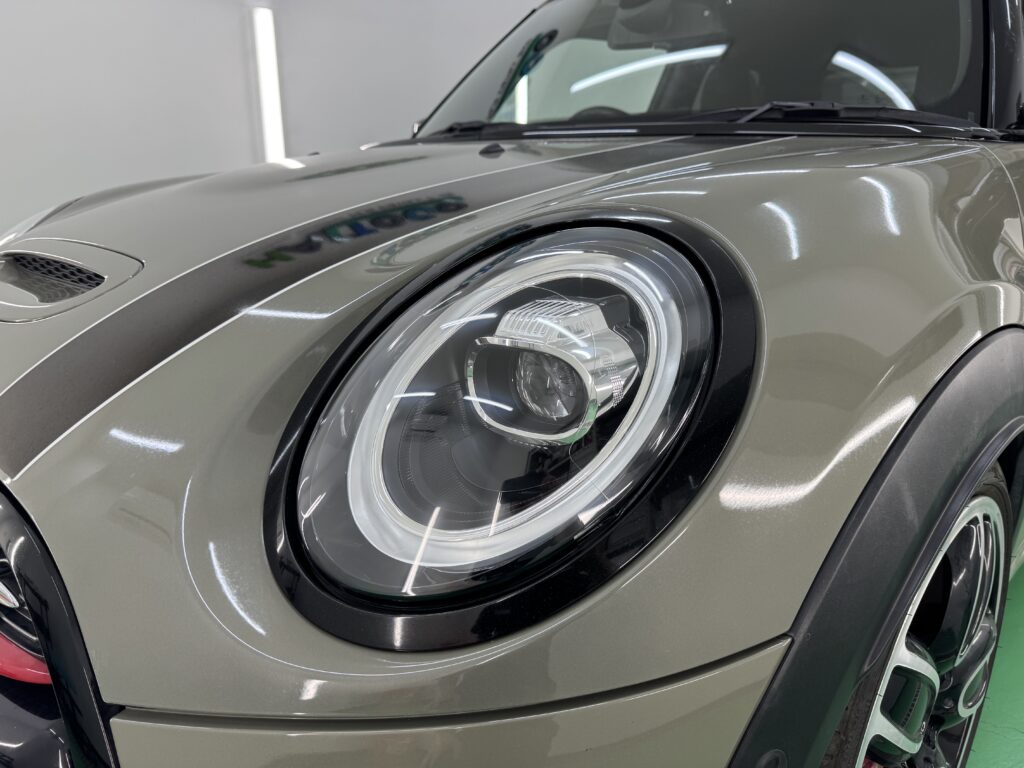

リペア後のヘッドライトがこちらです。
施工前に見られた細かなクラックによる見た目の劣化が改善され、レンズの透明感と艶が回復しました。
レンズ内部のライトユニットも、クリアな表面越しにはっきりと確認できます。
ヘッドライトは車両のフロントフェイスを印象づける重要な部分です。
特にMINIのように大きな丸型ヘッドライトがデザインの特徴となっている車両では、レンズの透明感も外観の印象に関わってきます。
■ ヘッドライトリペアで改善が期待できる症状
ヘッドライトリペアは、次のような症状に対して改善が期待できます。
- ハードコートの劣化による細かなクラック（ひび割れ）
- ハードコートの剥がれ
- 紫外線や経年劣化による黄ばみ
- レンズ表面の白濁やくすみ
- 表面に付いた細かなキズ
ただし、損傷の深さや発生している箇所によって、研磨で改善できる範囲は異なります。
レンズ樹脂の深部に達したひび割れや、内部側の曇り・損傷などは、表面研磨だけでは改善できない場合があります。
ヘッドライトの状態を確認し、症状に合った施工方法を判断することが大切です。
■ 施工内容・参考施工価格
車両： MINI John Cooper Works（F56）
施工箇所： ヘッドライト
施工内容： ヘッドライトリペア（クラック除去・研磨・ポリッシュ）、PPF施工
使用フィルム： ヘッドライト用プロテクションフィルム（PPF）
参考施工価格：
・ヘッドライトリペア 25,300円（税込）
・PPF施工 36,300円（税込）
※施工範囲や車両の仕様・状態によって施工価格は異なります。
詳細なお見積もりについては、お気軽にご相談ください。
■ ヘッドライトリペア・PPF施工をご検討中の方へ
ヘッドライトの細かなクラックや黄ばみ、白濁が気になる方は、レンズの状態に応じたリペアについてご相談ください。
今回のMINI JCWのように、劣化した表面の研磨から透明感の回復、PPFによる保護まで対応しています。
詳しいお見積もりや施工についてのご相談は、お問い合わせフォームよりご連絡ください。
最新の施工事例や動画は、当店公式Instagramでも随時公開中！
➡ フォローして最新の施工事例をチェック！
■ 群馬県のカーラッピング・プロテクションフィルム専門店 HALTOCO
当店は、群馬県太田市を拠点にカーラッピング・プロテクションフィルムの施工専門店として、数多くのオーナー様の愛車のカスタム・保護を手掛けております。
前橋市・高崎市・伊勢崎市・館林市など群馬県内各地のほか、埼玉県や栃木県など県外からもご相談・ご来店いただいております。
施工期間中は無料代車のご用意も可能です。
カーラッピング、プロテクションフィルム、ヘッドライトPPF、ブラックアウト施工など、愛車のカスタムや保護をご検討中の方は、ぜひHALTOCOへご相談ください。
